产品详细
循环水加药装置一般大致分为工业循环水加药装置,空调循环水加药装置,喷淋塔循环水加药装置
询价需要提供的基本参数:
几桶,桶容量
几用几备的计量泵
计量泵的流量和压力
选配哪些在线监测仪表:PH仪表,ORP/余氯仪表,电导率仪表,腐蚀率仪表,示踪仪表,时间控制器等
机械按钮,还是PLC触摸屏
过流材质选用PVC或不锈钢
更多资料与案例图片,请联系大山集团销售员13074604721咨询探讨
一、循环水系统自动加药装置概述
水系统在循环系统中不断循环使用,由于水的温度升高,水流速度的变化,水的蒸发,各种无机离子和有机物质的浓缩,从冷冻水系统补水箱进入的灰尘杂物,以及设备结构和材料等多种因素的综合作用,会产生比直流系统更为严重的沉积物的附着、设备腐蚀和微生物的大量滋生,以及由此形成的粘泥污垢堵塞管道等问题。
对中央空调循环水进行水质稳定处理,如采用人工加药对水质进行控制存在着工作量大、加药控制不准确、水质容易失控等弊病。而全自动加药装置,是与中央空调循环水处理相匹配的一组设备,循环水系统自动加药装置包括智能控制箱、加药计量泵、加药桶、选配的在线控制仪器等部分。全自动加药装置能定时、定量、自动地往循环水系统中投加药剂。全自动加药装置大大地减少了劳动量,实现科学管理,降低运行成本。
二、循环水系统自动加药装置工作原理
加药泵通过时控开关控制,定期向系统内加入杀菌灭藻剂、缓蚀阻垢剂,防止细菌滋生和藻类繁殖,从而达到杀菌灭藻、除垢防垢的效果。
循环水中宜采用非氧化性杀菌剂,具有广谱、高效的杀菌灭藻能力,能有效地控制水中菌藻繁殖和粘泥生长,并具有良好的粘泥剥离作用和一定的分散、渗透作用,能有效地去除藻类繁殖和粘泥增长,在不同的PH值范围内均有很好的杀菌效果,同时具有一定的去油、除臭能力和缓蚀作用。
非氧化性杀菌剂毒性小,无积累性毒性,并易溶于水,并不受水硬度影响,因此广泛应用于石油、化工、电力、纺织等行业的循环冷却水系统中,用以控制循环冷却水系统菌藻滋生,对杀灭硫酸盐还原菌有特效。作为非氧化性杀菌灭藻剂、粘泥剥离剂使用,也可用作晴纶纤维染色的均染剂及其纺织加工前的柔滑和抗静电处理。
缓蚀阻垢剂顾名思义就是缓解腐蚀,且阻止设备结垢的水处理药剂。该药剂多应用于锅炉及冷却循环用水设备上,使其循环水不易造成设备结垢和腐蚀,延长其寿命,节省成本和消耗。
三、供应冷冻水加药装置 冷冻水系统加药设备 冷冻水自动投药装置 的特点
1、安装简便,自动化程度高,操作简单;
2、性能稳定,使用寿命长,易于维护,操作及总投资低;
3、药剂投加量精确可调,避免药剂不必要的浪费;
4、加药桶抗化学腐蚀性强,有良好的耐酸碱性;
5、外形美观,占地面积小,结构紧凑。
四、智能加药装置的结构组成

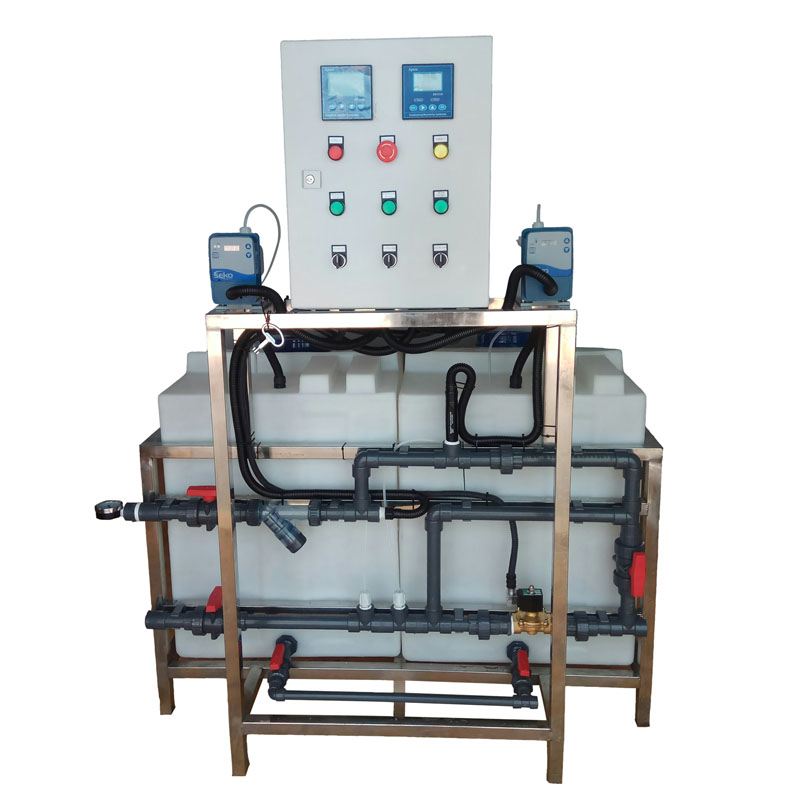

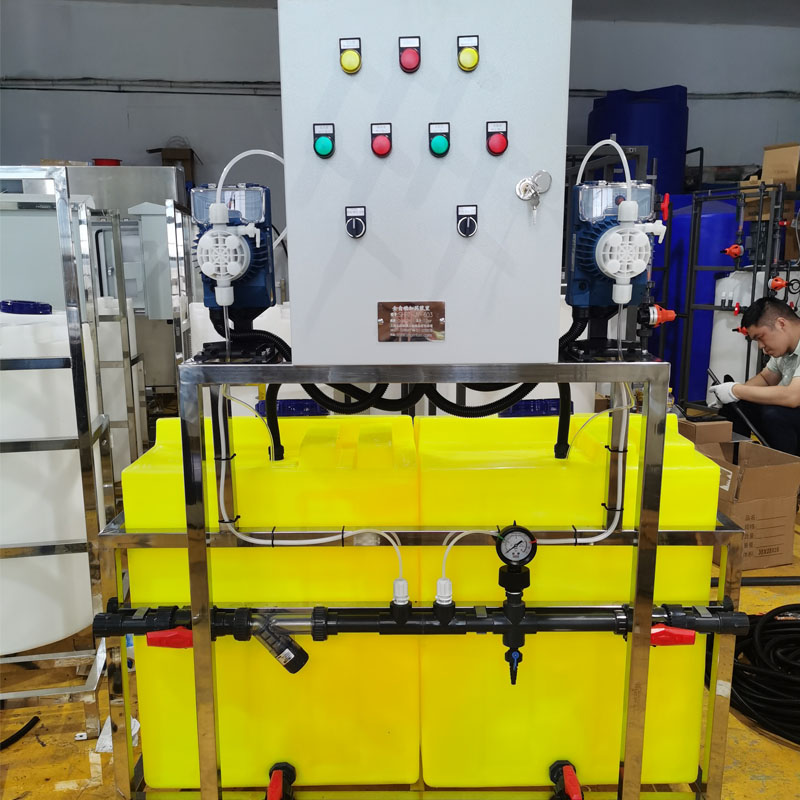

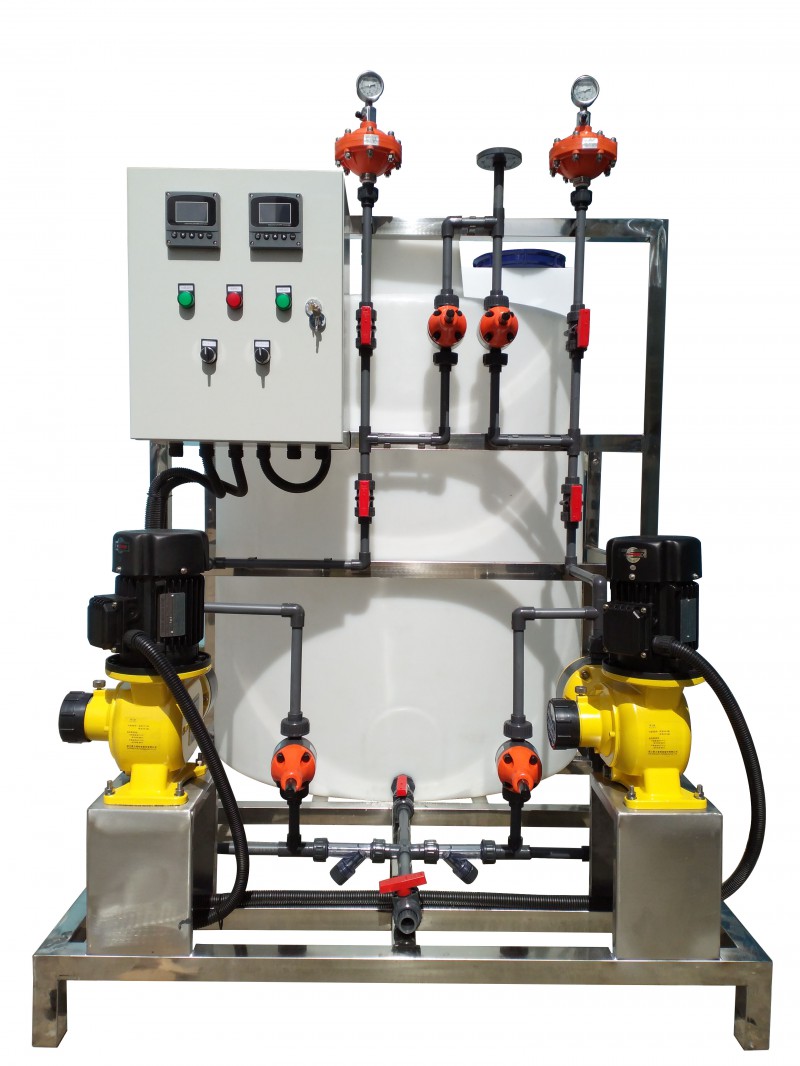

全自动加药装置主要由智能控制箱、电磁隔膜计量泵、加药桶、液位开关组成(电导率仪、PH仪、ORP仪、排污阀等选配)。
1、智能控制箱:
智能控制箱是整个加药系统的大脑和控制指挥中心,协调整个系统各部件的工作,采用二路输出时控开关控制。
1)、在线控制加药泵的打开和关闭;
2)、在线控制加药系统药桶药剂的余量,当出现低液位时给出报警信号。
2、电磁隔膜计量泵:
当智能控制到达预设时间初始值时,计量泵打开,开始加药;到达时间终止值时,计量泵关闭,停止加药。
电磁隔膜计量泵为进口配套,性能稳定、加药准确均匀、防腐耐蚀、严密性好、体积小、计量精度高,加药量和输出压力都可以根据现场实际需要进行无级调节。也可按用户要求选配国产计量泵。以控制箱正面为准,控制箱左边的计量泵为1号计量泵,右边的为2号计量泵。
3、PE抗老化加药桶:
加药桶为水处理药剂的容器,圆形,PE抗老化材料,不会变脆破裂,使用寿命超过10年,专为自动加药装置设计,刚性十足,即使满载也不会产生变形,半透明材质易于从外部观察桶内的药剂余量。药桶面盖的高刚度使其能提供足够的承托和位置以安装计量泵、低液位报警装置及液体混合搅拌器(选配)等。
4、低液位报警装置:
加药系统的药桶容积都是固定的,而加药时间和加药量是不确定的,值班工程师无法准确掌握药桶药剂的余量而及时补充,药剂在加了一段时间之后会加完,而加药泵并没有断电,加药泵就会出现无药空打的现象,如果加药泵长时间无药空打的话会烧化加药泵的控制电机,令加药泵损坏,影响系统的正常加药。
低液位报警装置的作用就是当药桶里的药剂余量接近极限值时,给出报警信号通知值班工程师往药桶里补充药剂,从而避免了上述情况的发生。
1. 电导率仪(选配)
循环水系统所用的水都是市政自来水,其出厂之后有一个基本固定的电导率值,循环水系统在运行时会不断蒸发浓缩,其电导率值会不断增大,过高的电导率对循环水系统来说是危险的。电导率可以用来反映循环水系统蒸发浓缩程度,循环水运行后的电导率值除以市政自来水的电导率值得到的商即是浓缩倍数。所以有效控制循环水系统的电导率是很重要的。
循环水系统中电导率仪的作用是通过控制和调节循环水系统的电导率大小达到控制循环水系统浓缩倍数的目的。首先预先设定电导率的上限和作用下限,当循环水系统的电导率高于设定的上限时,控制系统给出信号令排水电磁阀打开排水,补水同步进行,同时给出信号令加药泵关闭暂停加药;当循环水系统的电导率低于设定的作用下限时,控制系统给出信号令电磁阀关闭停止排水,同时给出信号令加药泵打开加药,加药量的大小可以通过PH控制器进行调节和校正。
1. PH仪(选配)
PH仪不仅有测量显示功能,还有报警和控制功能。水的pH值随着所溶解的物质的多少而定,因此pH值能灵敏地指示出水质的变化情况。
1. ORP仪(选配)
ORP仪是氧化还原电位分析仪,能在线连续监测水质的ORP。有显示ORP值、输入mV数(或输出电流)、温度、时间和状态等,并能保存历史的ORP值。
8、电动排污阀(选配)
智能控制系统能够在水质变坏的时候给出信号,令排污阀打开排污,待水质恢复正常后再给出信号,令电磁阀关闭停止排污。自动排污能有效地控制循环水系统的浓缩倍数。
五、智能加药装置的控制方式
采用二路时控开关控制计量泵,时控开关中F1回路控制的是1号计量泵,1号计量泵加缓蚀阻垢剂,单次加药时间为8:00-15:00,计量泵进行自动加药的时间为每周周一、周三、周五(一周三次)。F2回路控制的是2号计量泵,2号计量泵加杀菌灭藻剂,单次加药时间为8:00-15:00,计量泵进行自动加药的时间为每周周一。
六、智能加药装置操作过程
1、设备分手动,自动两种操作方式。
2、当控制面板上的开关打到手动挡时,需手动操作计量泵1、计量泵2和排污开关。
3、当控制面板上的开关打到自动挡时,需将计量泵1、计量泵2和排污开关都打到关闭状态。在自动状态下,由电导率来控制排污,电导率超过上限时,设备自动排污。(电导率出厂值:上限:1500,下限:1300)。设备排污时为了防止药剂流失,计量泵将自动停止加药。电导率仪的调节过程请详看其说明书。
4、各设备都有其运行指示灯,有无水报警装置。
5、安全可靠接地,电导率探头注意安装。
七、设备维护
1、当设备不用时请通过放空口将药箱内液体排空,避免药剂失效带来的麻烦。
2、计量泵定期检查,查看润滑油是否要添加。
3、保持设备的清洁。
